물 사출 성형(Water-Assisted Injection) 시뮬레이션이 필요한 이유?

Definition

제품 경량화를 위한 특수 공법 중 하나인 물사출(WAIM : Water-Assisted 사출성형)은 불활성 가스 대신에 물이라는 매질을 제외하면 거의 동일한 아이디어로 진행되는 특수 성형이다.
 GAIM과 WAIM은 모두 두꺼운 몰딩 제품에 기계적 강도와 치우 안정성을 제공하므로 품질 저하 없이 생산이 가능하다.
 값싼 패킹 재질로 쓰이는 물은 열용량과 열전도도가 높아 WAIM에 짧은 주기라는 큰 장점을 가지고 있다. 또한 WAIM은 자사에 품질 관리뿐만 아니라 에너지 및 자재 절감도 달성할 수 있도록 돕는다.
 마지막으로 몰덱스 3D의 WAIM은 3D 솔루션을 제공하여 금형 캐비티 내부에 물의 침투를 시각화할 수 있으며, 프로세스의 이해를 도와 금형설계 및 공정설정을 더욱 최적화 시킬 수 있다.

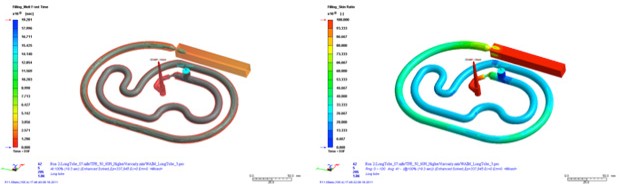

Illustrates (a) water penetration and (b) skin ratio distribution inside the cavity

Challenges

• Optimize the injection volume and water flow control to minimize hydraulic loss
• Determine proper molding process, such as short shot method, full shot method, or overflow region
• Avoid potential defects, such as welding lines, flow marks, shrinkage, or flatness
• Predict potential corner effect and blow through based on skin thickness distribution

 What Can Moldex3D Do?

• Visualize skin thickness and core-out ratio distributions
• Detect potential defects, such as welding lines, flow marks, shrinkage, or flatness
• Optimize water flow controls, including enter time and location, overflow region, etc.
• Visualize the dynamic behaviors of polymer injection and water penetration inside the cavity
• Support push-back function for eliminating the switchover mark in full-shot process without overflow design
• Evaluate molding parameters, such as water entrance location, enter time, or overflow region

Water penetration analysis

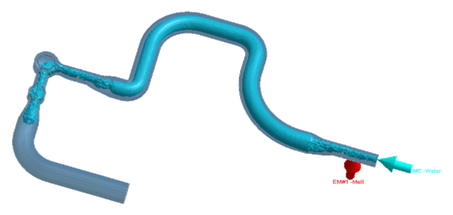

Melt and water front at the (a) beginning of filling (b) end of filling for two models

 Applicable Industries

• Electronics
• Automotive
• Medical
• Consumer Product

Applicable Moldex3D Package

• Moldex3D Professional Package
• Moldex3D Advanced Package
