Gating System Design HPDC (주조 방안 설계)

2017년 9월 1일 금요일

/ by robinlee


CAST-DESIGNER Basic  은 매우 짧은 시간에 다이캐스팅을 위한 게이팅 시스템(주조방안)을 개발할 수있는 효율적이고 유연한 설계 도구입니다. CAST-DESIGNER는 게이팅 시스템(주조방안) 설계의 평가를 위해 3D CAD 모델로 신속하게 변환 할 수 있습니다. CAST-DESIGNER의 독특한 스마트 파라메트릭 디자인 컨셉은 사용자가 매개변수 (예 : 게이트 폭, 드래프트 각도)를 수정하면  3D CAD 모델이 자동으로 변경됩니다. 게이트, 게이트 러너, 러너, 오버 플로우 및 냉각 및 벤팅 시스템을 포함한 전체 게이팅 시스템을 일반적으로 10 분에서 30 분 이내에 만들 수   있습니다.




Design Advisor
게이팅 시스템(주조방안)설계 프로세스는 간단하고 독특한 접근 방식입니다. 기하학적 두께와 주조 합금 유형뿐만 아니라 주조 질량 또는 부피를 기반으로 시스템은 충전 시간과 게이트 면적을 자동으로 예측할 수 있으며 사용자는 챔버의 적절한 충전 비율에 맞게 성형기기를 올바르게 선택하도록 안내 할 수 있습니다. 또한 1 차 및 2 차 속도를 예측할 수 있으며, 임계 이동 점 및 기타 공정 매개 변수도 계산할 수 있습니다. 마지막으로 게이팅 시스템의 각 요소에 대한 속도 증가 비율을 전체 속도 증가 비율에 맞게 조정할 수 있습니다. 모든 수의 게이트와 주자를 실시간으로 평가하고 조정할 수 있습니다.

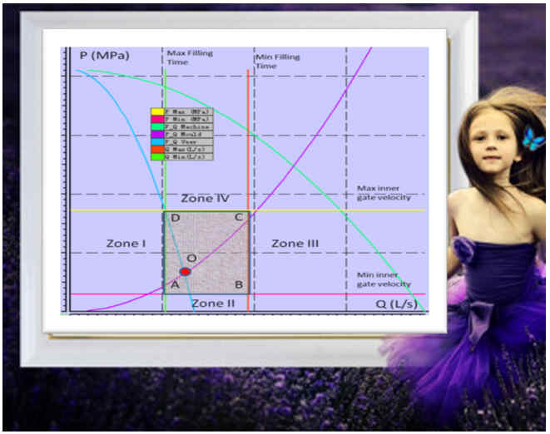

PQ 플롯 및 성형기기 선택
PQ 및 PQ 제곱 다이어그램 (PQ ^ 2)은 제한된 공간에서 액체의 압력과 유속 사이의 관계를 설명하는 수학 공식입니다. 다이 캐스팅 공정에서 사용될 때, 그것은 게이트를 통한 금속 흐름과 금속 압력 사이의 관계를 정의합니다.
Cast-Designer는 최신 컴퓨터 소프트웨어의 차트 작성 기능을 활용하고 선형 축척을 가진 두 축 모두에서 압력 대 유량 차트를 작성합니다. 이는 데이터 포인트가 일련의 매끄러운 곡선을 형성 함을 의미합니다. 입력 값을 변경하면 이러한 곡선이 비율로 변경됩니다.


게이팅 시스템 인터페이스를 위한 균일한 인터페이스 및 스트림 설계
우리는 게이트, 게이트 러너, 메인 러너, 스프루 러너 및 쇼크업소버 (shock absorber)와 같은 모든 게이팅 부품 설계에 대해 동일한 인터페이스 및 작업 스타일을 갖추고 있습니다. 완전한 파라메트릭이며 사용하기 쉽고 모든 결과가 완전히 3D CAD기반으로 실시간으로 업데이트됩니다.
설계된 게이팅 시스템 데이터는 데이터 파일에 저장되어 언제든지 다시 사용할 수 있습니다. 이와 유사한 데이터 파일을 약간의 수정을 위해 사용할 수도 있습니다. 최종 설계 결과는 3D 피처 형상이나 STEP 파일의 3D 솔리드 모델로 다른 CAD 시스템에서 활용할 수 있습니다.

게이트 설계를 위한 특징 :

  • 디자인 어드바이저로 게이트 면적을 자동 계산
  • 산업 노하우 및 경험을 갖춘 온라인 팁 및 마법사
  • 게이트 영역을 확인하는 온라인 평가 도구
  • 복잡한 형상의 모든 내부 게이트에도 대응
게이트 러너 및 러너설계를 위한 특징 :

  • 마법사 기능으로 유로 및 단면 수치정보 신속하게 설계
  • 팬, 곡선 및 경사 러너와 같은 다양한 러너 유형을 지원
  • 미리 생성된 커브에서도 직접 형상을 생성가능
  • 솔리드 모델 생성의 다양한 스타일
  • 유동 흐름 효율성을 실시간으로 고려한 러너 설계

스프루 런너 설계를 위한 특징 :

  • 냉 / 온 챔버 지원
  • 전체 파라미터화 및 표준 설계
  • 멀티 스프루 러너
  • 쉬운 사용자 정의

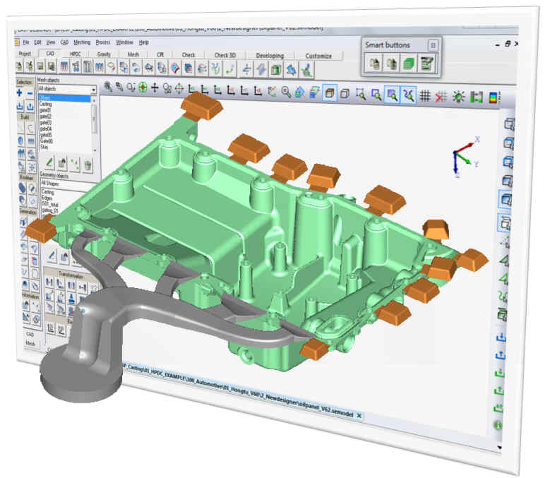

오버플로 디자인을 위한 기능 :

  • 사전정의된 템플릿에 의해 지정된 직사각형, 윤곽 및 웨지 오버 플로우 위치를 만들어 신속한 주조 게이팅 시스템 설계를 만듭니다.
  • 멀티 오버 플로우 세트를 지원합니다. 오버플로는 새 디자인으로 변환, 회전, 미러링 될 수 있습니다.
  • 비표준 오버 플로우 설계 지원

게이팅 시스템 검사 및 평가 기능 :

  • 게이팅 시스템의 섹션 및 영역
  • 충전율 및 항복비 평가
  • 성형기기의 공정조건


Cast-Designer는 디자인 품질에 있어 빠를 뿐만 아니라 더 뛰어납니다. 왼쪽 그림은 Siemens NX에서 설계 한 게이팅 시스템을 보여줍니다. 캐스팅 및 NX CAD 시스템에서 5 년간 근무한 사용자로 게이팅 시스템 설계에 4 시간을 소비했습니다. 그러나 게이팅 시스템의 단면 영역은 잘 제어되지 않았습니다. 오른쪽은 캐스팅 및 캐스팅 - 디자이너 시스템에서 1 년의 경력을 가진 엔지니어가 설계했습니다. 섹션 영역 제어 및 게이트 위치가 이전보다 훨씬 우수하다는 것이 확실합니다.

드래프트 설계
드래프트 설계는 다이캐스팅에서 자연스러운 설계의 실제적인 수단을 용이하게하는 CAST-DESIGNER ™에서 구현 된 고유한 기능입니다. 이 기능을 사용하면 설계자는 초안, 회의 보드, 그래픽 소프트웨어 및 심지어 고객과의 통신 팩스 용지에서 아이디어를 시작할 수 있습니다. 이러한 드래프트 초안은 촬영 이미지를 캡처하거나 스캔하여 이미지 형식의 CAST-DESIGNER ™로 전송할 수 있습니다. BMP, TIF 또는 JPG 형식). 이 초안에 3D CAD 모형을 중첩하여 캐스트 디자이너 내부에서 게이팅 시스템 설계를 만들 수 있습니다. 또 다른 용도로는 비트 맵을 CAD 벡터 컴포넌트로 변환하여 스냅, 추출, 변환 및 자유 줌과 같은 복잡한 디자인을보다 유연하게 처리 할 수 ​​있습니다.


  • 초안 용지에서 디자인을 시작하고 이미지 형식으로 Cast-Designer로 가져옵니다.
  • BMP, TIF 또는 JPG 형식을 지원합니다.
  • 비트 맵 및 벡터 모드를 모두 지원하고 비트 맵을 벡터 데이터로 자동 변환합니다.
  • DXF, IGES 입력을 지원합니다.
  • 임시 위치 및 크기 조정을 위한 특수설계도구.
